- 1) Bocchetta di aspirazione ad incasso
- 2) Supporto bocchetta a muro
- 3) Curva stretta 90°
Da installare generalmente dietro una bocchetta di aspirazione. - 4) Tubo aspirante
- 5) Derivazione a 45°
Installazione di una bocchetta di aspirazione in una linea ascendente verticale. - 6) Raccordo a T
Per installare una bocchetta direttamente su colonna. Da utilizzare solo se non è possibile la soluzione 5 per problemi di spazio. Pericolo intasamento tubazioni. - 7) Derivazione a 90°
- 8) Curva 90° ampio
Generalmente installato nel tracciato del sistema. - 9) Linea di controllo 24 V
Si raccomanda la posa in canalina flessibile per cavi. Cablaggio distribuito a stella o in daisy-chain. - Scatola di derivazione elettrica
(utilizzare prese comuni in commercio) - 11) Bocchetta per tubazione a vista
- 12) Bocchetta di aspirazione a pavimento
- 13) Bocchetta da incasso nello zoccolo
- 14) Diaframma anteriore
- 15) Box da incasso per parete
- 16) Manicotto interno
- 17) Tubo di montaggio flessibile
Kit da
3 bocchette
- 12 Tubi da 1,5 m =
18 m Linea di aspirazione - 3 x 90° curva corto
- 9 x 90° curva ampio
- 3 x 90° derivazioni
- 4 x 45° curva
- 6 x manicotti
- 6 x supporti tubo
- 100 ml di colla,
- 15 fascette per cavi
- 20 m Cavo di controllo preinfilato
IK3S
H23271
Kit da
4 bocchette
- 16 Tubi da 1,5 m =
24 m Linea di aspirazione - 4 x 90° curva corto
- 12 x 90° curva ampio
- 4 x 90° derivazioni
- 4 x 45° curva
- 9 x manicotti
- 8 x supporti tubo
- 100 ml di colla
- 20 fascette per cavi
- 25 m Cavo di controllo preinfilato
IK4S
H23281
Kit da
1 bocchetta
- 4 tubi da 1,5 m =
6 m Linea di aspirazione - 1 x 90° curva corto
- 4 x 90° curva ampio
- 1 x 90° derivazione
- 2 x 45° curva
- 2 x manicotti
- 4 x supporti tubo
- 2 x 15 g di colla
- 5 fascette per cavi
- 7 m Cavo di controllo preinfilato
IK1S
H23292
Kit di tubi
R-12
12 Tubo barre da 1,5 m (18 m)
H23289
R-20
20 Tubo barre da 1,5 m (30 m)
H23291
R-36
36 Tubo barre da 1,5 m (54 m)
H23301
R-1
1 Tubo barre 1,5 m
H24591
Prese di aspirazione –
curva di sicurezza 90º
Generalmente installato dietro la bocchetta di aspirazione.
Tiene lontano dal sistema di tubi i pezzi lunghi che potrebbero bloccarlo. Anche per bocchetta da incasso nello zoccolo.
Incluso nel kit di installazione.
H24990

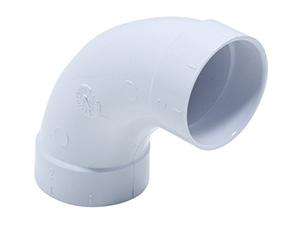

Curva 90º
Generalmente installato nel tracciato del sistema.
Incluso nel kit di installazione.
H24191
Braga a Y
Collegamento a tre vie
H24280
Raccordo a T
.
Utilizzato quando una presa di aspirazione è installata direttamente in una linea ascendente. Soddisfa le stesse esigenze di sicurezza della curva stretta.
H24220

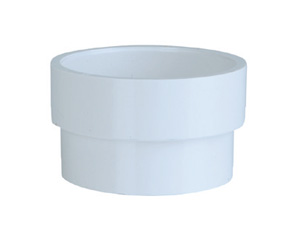

Prolunga per raccordo bocchette di aspirazione
Utilizzata quando il telaio di installazione è troppo in profondità nella parete, ad esempio in caso di mano di intonaco troppo spessa o successiva pannellatura in legno.
H24420
Anello adattatore
.
Per l’installazione diretta di una presa di aspirazione in un manicotto per tubo, ad esempio in caso di installazione a pavimento, o come anello distanziale per l’installazione di una presa di aspirazione in un manicotto per tubi di acque nere.
H24430
Rosetta
Per chiudere la parete in caso di tubi passanti attraverso la parete.
H24460
Curva 45º
Incluso nel kit di installazione.
H24241
Curva 30º
H24260
Derivazione a 45º
H24290

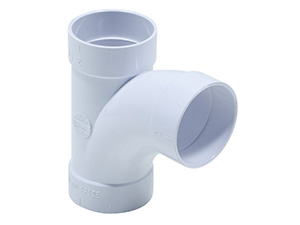

Derivazione a 90º
Incluso nel kit di installazione.
H24211
Supporto tubo
Incluso nel kit di installazione.
H24450
Manicotto tubo
Con battente interno per incollare insieme due tubi.
Incluso nel kit di installazione.
H24351

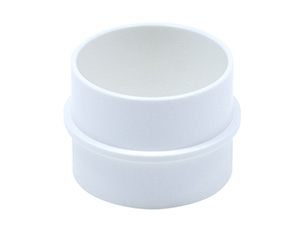

Manicotto interno
Con battente esterno per incollare insieme due tubi o due derivazioni/curve.
H24120
Tappo di chiusura per tubo
H24440

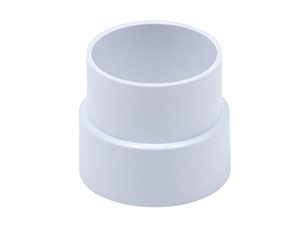

Manicotto riduttore
Ø = 50,8 mm su Ø = 50 mm
H96009

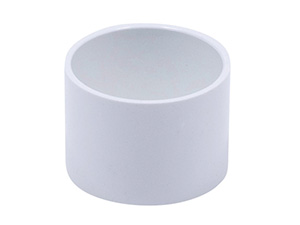

Manicotto scorrevole
Per riparare un tubo tagliato accidentalmente.
H24360

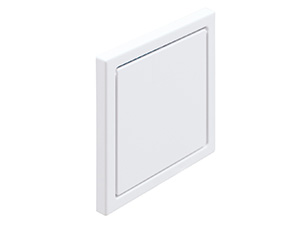

Valvola scarico aria in ABS
- Misure: 95 x 95 mm
- Moderno design piatto
HVU521 | bianco
HVU523 | crema
HVU525 | beige
HVU527 | marrone chiaro
HVU529 | marrone scuro
HVU531 | grigio scuro

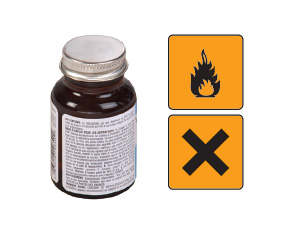

Colla rapida – liquida, 100 ml
Con pratico pennello o tampone in ovatta nel coperchio.
Incluso nel kit di installazione.
H24540
Linea di controllo 24 V – 1 mm²
- Già preinfilato in guaina corrugataIncluso
- Cavo a 2 fili 1 mm2
Incluso nel kit di installazione IK3S e IK4S.
20 m
H25017
25 m
H25019
Fascette di fissaggio
.
Per il fissaggio del cavo di controllo lungo il tubo.
Incluso nel kit di installazione.
15 pezzi
H24570
Tubo di montaggio
flessibile D=50,8 mm
Incluso nella fornitura dell’aspiratore centralizzato e della bocchettada incasso nello zoccolo.
al metro
H90030
Taglia-tubo
.
.
Per tubo 2” (50,8 mm).
Taglio pulito.
Non occorre levigare il bordo dopo il taglio.
H24654
Lame di ricambio
Set da 5 pezzi
H24656
